1.温度传感器计测原理

   欧姆龙MEMS 温度传感器充分利用了根据2 种金属接点之间的温度差，生成热电动势的塞贝克效应。

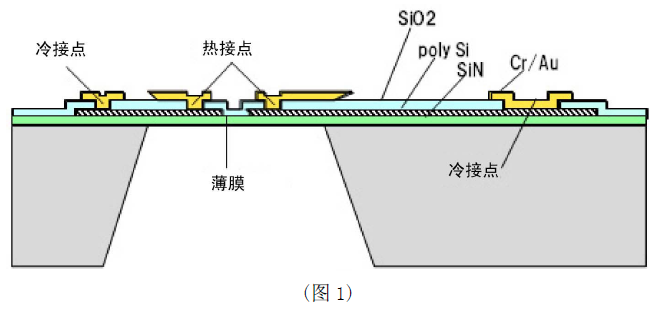

   其结构为串联连接以n 型Poly Si、p 型Poly Si 与Al 为材料的热电偶，形成热电堆(热电偶串)。在热绝缘性良好的介质薄膜上形成热接点，在热传导性良好的硅上形成冷接点，从而实现高速响应，可获取高能量转换效率(红外线-温度-热电动势)。(图1)

2.通信方法

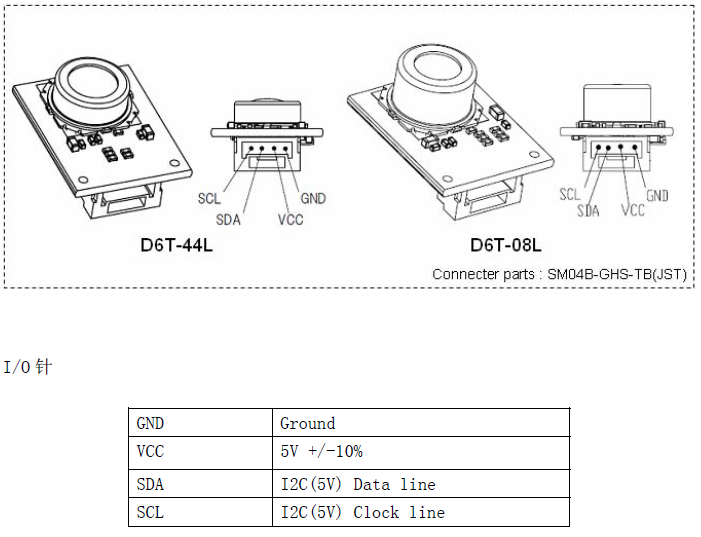

外观图

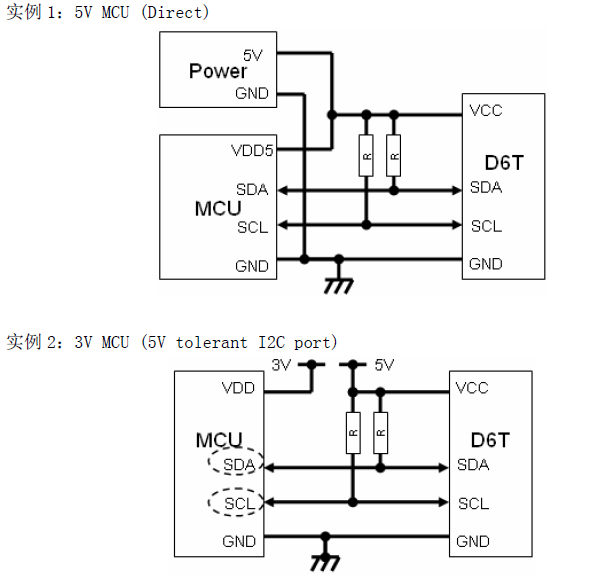

电气连接1
使用5V 及3V 电源时的连接实例

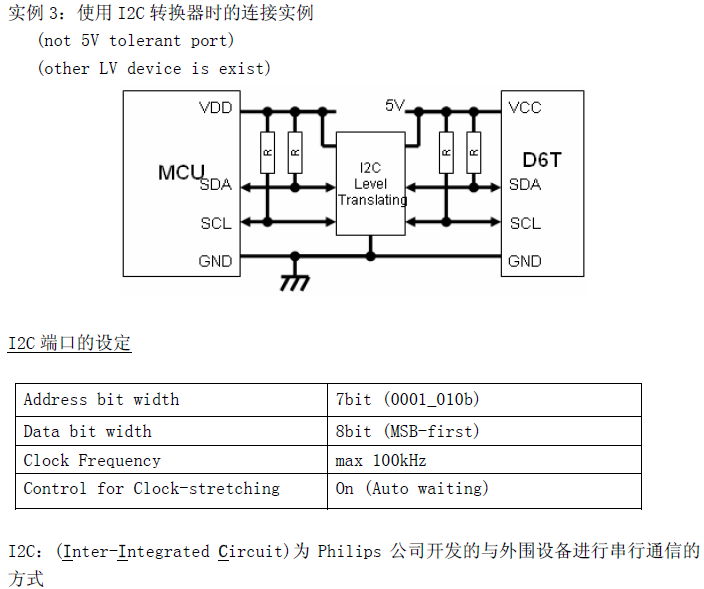

电气连接2

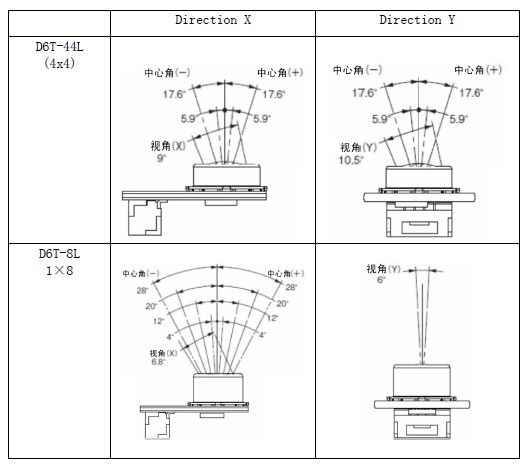

3.温度传感器的视角
以改变传感器角度时的最大传感器输出为标准，将可获取该标准50％以上传感器输出的
角度范围定义为该Pixel 的视角。
将各Pixel 的最大传感器输出时的角度与光轴的角度差定义为中心角。

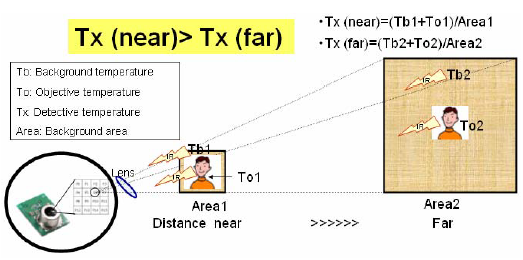

4.温度检测距离与范围
传感器检测目标区域的平均温度，检测温度随对象物体的接近而增高。

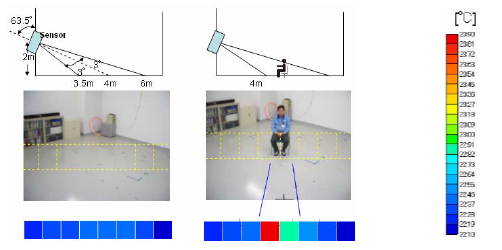

5.人体温度检测示意图(1x8 array)
可准确无误地检测地面温度与人体、物体温度。
即使有人存在，也能够准确无误地检测地面温度。

6.人体温度检测示意图(4x4 array)
4x4 单元传感器输出各要素的16 种合计温度值。有人存在时，检测到的温度比较高。

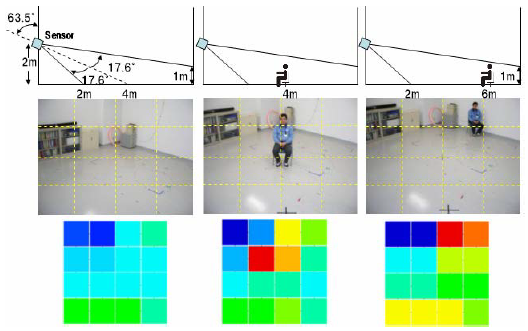

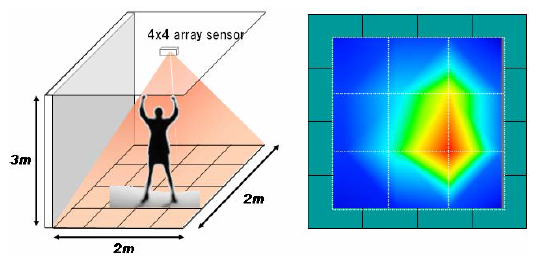

7.人体检测示意图(4x4 元件)
热图像可用于更加准确的人体、物体检测。
右下方的图表示根据4x4 元件的16 种温度输出计算得出的热图像实例。

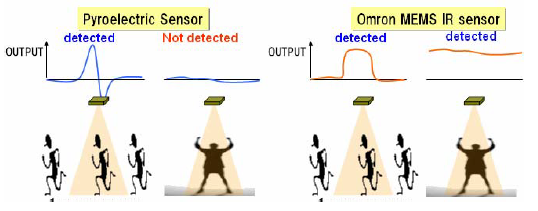

8.人体检测的差异
在人体检测方面，欧姆龙温度传感器比传统的热电传感器更具优势。
与欧姆龙温度传感器能够检测人体(物质)的存在相比，热电传感器只能检测温度变化。
因此，当人体静止时，热电传感器便失去了信号，而温度传感器始终保持可检测人体的
状态。
