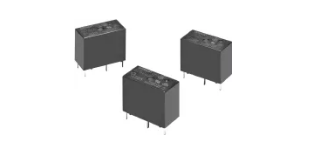

欧姆龙功率继电器有好几十个系列，比如G5NB、G2R、G5CA、G6DN、G6D、G2RL、G5RL、G7L、G6QE、G5PZ等等。今天潺林电子重点为您讲解G5Q系列的使用注意事项:一款能负载10A开关容量的小型功率继电器，详细性能如下介绍：

小型1a/1c接点继电器。

具有高开关性能，适用于各种负载。

可可确保8kV耐冲击电压(线圈-接点间)的小型产品。

低线圈功耗(SPST-NO: 200mW，SPDT: 400mW)

线圈绝缘类型: F类(UL1446)。

符合IEC/EN 60335-1。(-HA型号)

支持保持电压、PWM控制，有助于节能。(G5Q-□-PW型)

欧姆龙继电器G5Q系列使用注意事项：

1、电器动作后的线圈电压下降(保持电压)

如果继电器动作后线圈电压降为保持电压，应先向线圈施加额定电压至少100ms，G5Q-1A型的线圈保持电压需为额定电压的40%以上，G5Q-1型则需为额定电压的30%以上。请勿让电压波动使线圈保持电压降至此值以下。

2、通过PWM驱动降低线圈功耗

PWM 驱动对应产品(-PW)可利用PWM控制降低线圈保持电流，从而实现省电。

继电器工作时请对线圈施加100ms以上的额定电压。
